Yapı fiziği temelleri

İçindekiler:

1. UV kararlılığı

2. yağmur yükünü sürmek

3. sıcaklık farklılıkları

4. ses yalıtımı

5. binadan hareketler

ve pencere yapısı

6. hava geçirgenliği

7. oda nemi ve havalandırma

8. yangın davranışı

9. çevresel uyumluluk

10. ısı yalıtımı

11. Yapı malzemesi - Uyumluluk

1. UV kararlılığı

Bu, UV spektrumunda insan gözü tarafından algılanamayan kısa dalga ışınlarının oranı ile tanımlanır.

UV ışınları (ultraviyole) olarak tanımlanan güneş ışığı.

Bu radyasyon maruziyeti sadece insan derisine değil, aynı zamanda binaların dışındaki deriye de zarar verir.

binaların dışında kullanılan sızdırmazlık malzemeleri.

Bu etkiler ve etkileri sürekli olarak tartışmalara konu olmaktadır.

Bunun nedeni, özellikle bu etkilerin hızlandırılmış hızda simüle edilmesi için çok çeşitli ölçüm yöntemlerinin bulunmasıdır.

Örneğin boya endüstrisinde veya diğer yüzey kaplamalarında kullanılan test yöntemlerinin

temsil edici olmadığı kanıtlanmıştır.

Ekonomik kısıtlamalar nedeniyle, hava koşullarına dayanıklı olmayan sızdırmazlık ürünleri hala kullanılmaktadır.

işlenmiştir. Kural olarak, bunlar çok kısa bir süre içinde sızdırmazlık sisteminin arızalanmasına yol açar.

2. yağmur yükünü sürmek

Dış bileşen bağlantıları doğal olarak yağmura maruz kalmaktadır. İşte

Yağmur damlaları, rüzgar basıncı (600 Pa'a kadar yaklaşık 12 Beaufort'a karşılık gelir) veya hava akımlarının bir sonucu olarak dış duvar bileşenlerine doğru bastırılır,

dış duvar bileşenlerine doğru bastırılır. Bu nemin nüfuz etmesi ya yapısal olarak ya da uygun sızdırmazlık ürünleri kullanılarak önlenmelidir.

Bina bağlantısındaki emici veya kapiler oluşturan derzler başka bir nem yükünü temsil eder.

Kapiler hareket (dar derz), suyu rüzgar basıncının etkisi olmadan bina yapısının içine çeker.

Bina kabuğunun dış alanında,

1. Yapıdaki nemin tanımlı bir şekilde drenajının sağlanması.

2. Yapıya kontrolsüz su girişi engellenmelidir.

3. Hassas malzemelerin nem içeriği sınırlandırılmalıdır.

4. nemin yapıdan tanımlı bir şekilde uzaklaştırılması sağlanmalıdır.

Pencere profillerinin malzemeleri	mm/m cinsinden ε
PVC sert (beyaz)	1,6
PVC sert (renkli) ve PMMA renkli ekstrüzyon	2,4
Isı yalıtımlı alüminyum kompozit profil (hafif)	1,3
Isı yalıtımlı alüminyum kompozit profil (koyu)	1,2

3. Sıcaklık farklılıkları

Termal kaynaklı hareketler hemen hemen her derzde meydana gelir. Ancak ahşap çerçeve malzemesinde ısıl hareketler nemle ilgili hareketlere kıyasla o kadar küçüktür ki ihmal

edilebilirler.

Alüminyum veya plastikten yapılmış koyu renkli cephe bileşenlerinde, güney tarafında 80 °C'nin üzerinde yüzey sıcaklıkları meydana gelir. Malzeme bileşimine ve uzunluktaki değişikliklere bağlı olarak, bu durum

metre başına 3 mm'ye kadar

hareketlere neden olur

Bu nedenle

profillerde

montaj sırasında meydana gelen dış iklimden

kaynaklanan sıcaklık değişimleri belirleyicidir.

u hareketler kullanılan

sızdırmazlık malzemeleri

tarafından

absorbe

edilmelidir

Gerçekleşen uzunluk hareketlerine ilişkin araştırma sonuçlarını dikkate alarak

bağlantı ekleminde sıcaklıkla ilgili aşağıdaki değişiklikler varsayılabilir:

4. Ses yalıtımı

Anahtar deliği etkisi

olarak adlandırılan etki bu bağlamda özellikle önemlidir.

Bağlantı alanındaki

küçük açıklıklar veya kılcal derzler

ses yalıtım değerleri üzerinde olumsuz bir etkiye sahip olabilir.

İnsan kulağı, ses

seviyesindeki 10 dB'lik bir azalmayı

sesin yarıya inmesi olarak algılar.

Doldurulmamış bir derzin ses yalıtım değeri 15 dB'dir. Bir mineral yün örgü yaklaşık 35 dB'ye ulaşır ve

dolgu macunu ile doldurulmuş bir derz aynı değere ulaşır. Sıkıştırılmış bir sızdırmazlık bandı

42 dB'den daha yüksek

ses yalıtım değerlerine ulaşır

encerelerin ses yalıtım gereksinimleri

çin

, teknolojinin

kabul görmüş kurallarını içeren iki yönetmelik seti vardır

. Bina yetkilileri tarafından uygulamaya konulan DIN 4109 "Bina inşaatında ses yalıtımı "na

ek olarak, VDI kılavuzu 2719 "Bina inşaatında ve ek donanımlarında ses yalıtımı

sıklıkla atıfta

bulunulmaktadır.

5. Bina ve pencere konstrüksiyonundan kaynaklanan hareketler

Hareket eklemi, genleşme eklemi, genleşme eklemi veya dilatasyon eklemi aşağıdakiler için kullanılan bir eklemdir

Gerilme çatlaklarını önlemek amacıyla yapı bileşenlerini kesmek için kullanılan derz.

Bu çatlaklar, farklı genleşme özelliklerinden kaynaklanmaktadır.

kullanılan malzemeler (termal genleşme, nem emilimine bağlı genleşme) veya yüke bağlı uzunluk değişiklikleri (sünme olarak adlandırılır). Olası gerilme çatlaklarının gelişimi için ayrıca dilatasyona bakınız. Mafsal,bileşenlerdehasara yol açabilecekkuvvetlerin ("kısıtlamalar") ortaya çıkmasını önler .

Uygulama alanları

- Köprüler: Önlemek için geçiş yapılarının oluşturulması

özellikle termal genleşmeden kaynaklanan kısıtlayıcı gerilmeler

- Parke veya laminat parke: özellikle termal genleşmeden kaynaklanan gerilimlerden kaçınma

genleşme (çoğunlukla nem, ancak yoğuşma da olabilir).

su). Bu, ahşap veya laminatın çatlamasını veya kırılmasını önler.

yer yer kalkma.

- Yer karoları gibi zemin kaplamaları: bir binanın zemininin kenarı

Bir odanın zemininin duvar üzerindeki kenarı genellikle genleşme derzi olarak tasarlanır.

- Kaplama tuğlaları

Neme doymuş sıcak oda havası bina bağlantı derzine girebilirse, orada soğuk bileşenlerle karşılaşır. Oda havasındaki nem, bileşenin daha düşük yüzey sıcaklığı nedeniyle yüzeyinde yoğunlaşır. Bu etki, soğutulmuş içeceklerle dolu bir içme kabındada gözlemlenebilir.

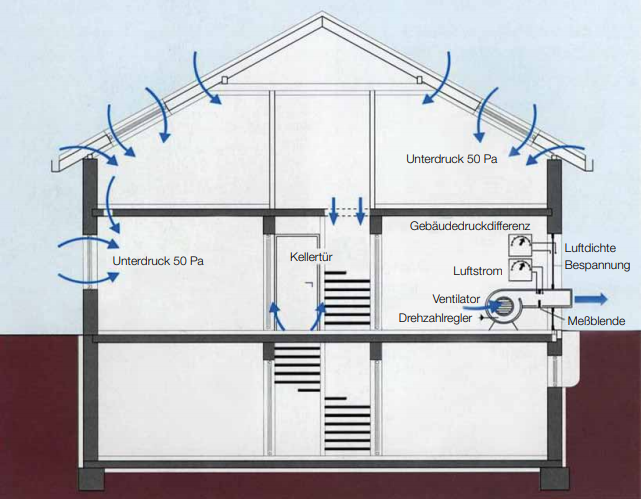

Aşağıdaki şemada "üfleyici kapı testi" olarak adlandırılan testin nasıl çalıştığı gösterilmektedir. Burada, bir fan kullanılarak bir bina veya odadaki bir açıklıktan 50 Pa'lık bir negatif basınç oluşturulur. Bu, olası sızıntı noktalarının yerini belirlemek için kullanılır.

^{Hava geçirgenliğini ölçme prensibi. Pencereler ve kapılar kapalıyken, fanın hızı, aşağıdaki değerlerde bir bina basınç farkı oluşana kadar artırılır Örneğin 50 Pa bina basınç farkı. Okunacak hacimsel akış, hava geçirgenliğinin hacimsel akışı olarak adlandırılır .}

7 Oda nemi ve havalandırma

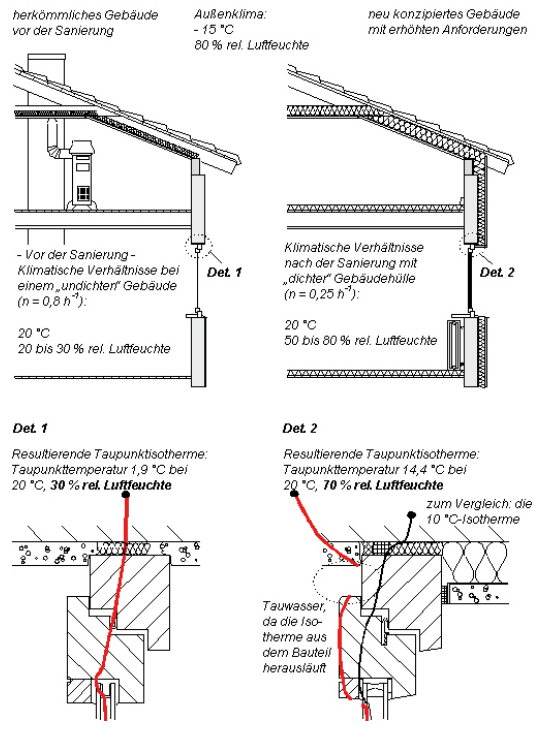

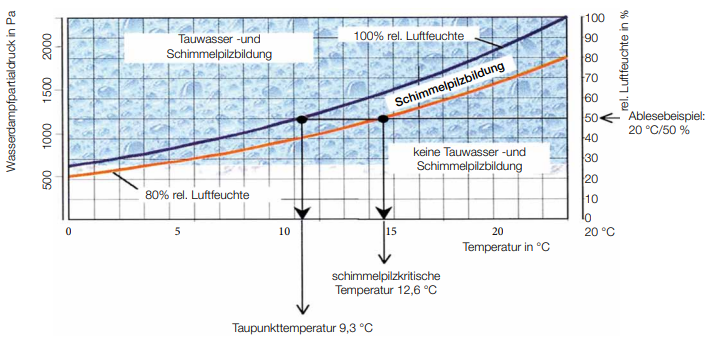

Bölüm 6'da belirtildiği gibi, bileşen sıcaklığı düşer ve ortam havası artık nemi ememezse, yoğuşma meydana gelecektir. Bu durumda 12,6 ºC'lik bir sıcaklığın kritik olduğu kanıtlanmıştır. Özel bir yazılım kullanılarak, bir bina bağlantısında yüzey sıcaklıkları belirlenir ve izotermal eğri olarak adlandırılan bir çizgi oluşturmak üzere birleştirilir.

Geçmişte bu genellikle 12 ºC izotermi olarak adlandırılırdı. Daha hassas bilimsel araştırmalar artık yukarıda bahsedilen 12.6 ºC'ye yol açmıştır. Popüler bilimde, 13 ºC izoterm üzerinde anlaşmaya varılmıştır.

8 Yangın davranışı

Eyalet bina yönetmeliklerinin gerekliliklerine göre, kullanılan yapı malzemeleri ve dolayısıyla bağlantı tasarımı için kullanılan malzemeler en azından DIN 4102'ye göre B 2 yapı malzemesi sınıfını veya EN 13501-1'e göre ilgili E sınıfını karşılamalıdır. EN 13501-1'e göre E sınıfı.

9. çevresel uyumluluk

Genel

olarak, son yıllarda bina inşaatı ve inşaat mühendisliğinde çevre dostu ürünlere doğru genel bir kayma olmuştur. çevre dostu ürünler. Örneğin solvent içeren ürünlerin kullanımı keskin bir düşüş göstermiştir.

adece bunların değiştirilemediği alanlarda hala kullanılmaktadır .

İşlemi kimyasal bir fonksiyona dayanan ürünler de daha az kullanılmaktadır. Özellikle önceden sıkıştırılmış sızdırmazlık bantları burada bir avantaja sahiptir, çünkü uygulamaları fiziksel süreçlere dayanmaktadır.

Ayrıca, sızdırmazlık ürünleri iç mekan iklimini olumlu yönde etkilemeye ve böylece

bir binanın enerji verimliliğini

önemli ölçüde

artırmaya

önemli bir katkıda bulunur. Bir binanın enerji verimliliği önemli ölçüde iyileştirilir ve böylece küresel çevre kirliliğinin daha da azaltılmasına katkıda bulunulur.

10. Isı

yalıtımı Pencereler ve dış kapılar

yalıtılırken, ısı yalıtımı binanın fiziksel bir özelliğidir

yasa koyucu tarafından bina yasası kapsamında getirilen yönetmelikler ve yönetmelikler aracılığıyla da dikkate alınması

gerekir

Bu bağlamda, Enerji Tasarrufu Yönetmeliği (EnEV) ve DIN 4108 "Binalarda ısı yalıtımı ve enerji tasarrufu" özellikle önemlidir

Yeni binalarda ısı yalıtımı

Yeni inşa edilen binalarda, mümkün olduğunca ısı köprülerinden arındırılmış bir yapı tipi seçilmelidir.

Bu, esas olarak pencere bağlantısındaki üç gereklilikten oluşur:

- Yalıtım elemanları boşluksuz olarak birleştirilmelidir

- Sızdırmazlık malzemeleri mümkün olan en yüksek ısı direncine sahip olmalıdır

Yapı, mümkün olan maksimum miktarda sızdırmazlık veya yalıtım elemanı yerleştirilebilecek şekilde seçilmelidir.

Eski binalarda ısı yalıtımı

Genel olarak, yeni

binalar

için olduğu gibi yenileme için de aynı standartlar geçerlidir

Ancak, mevcut çerçeve koşullarına güvenmek zorunda olduğunuz i çin bunlar pratikte çok nadiren gerçekleştirilebilir.

Bu nedenle, sızdırmazlık bantları ile donatılmış kapak şeritleri çok sık kullanılır

Bu tür çözümler ısı yalıtımı açısından kesinlikle ideal değildir, ancak çoğu durumda tek çözümdür.

11. Yapı malzemesi uyumluluğu

Birçok durumda derzlerin yalıtımı farklı malzemeler arasında bir bağlantı

oluşturur. Bunlar boyalar, işlenmiş ahşap konstrüksiyonlar, çeşitli sıvalar ve hatta mevcut sızdırmazlık ürünlerinin kalıntıları olabilir . Sızdırmazlık

ürününün uzun vadede gereksinimlerini karşılayabilmesini sağlamak için zararlı etkileşimler meydana gelmemelidir

Bunlar, genellikle kaçınılması gereken kimyasal, fiziksel ve hatta görsel bozukluklar olabilir.

unu sağlamak için uyumluluk testleri yapılmalıdır.

Kural olarak, önceden sıkıştırılmış sızdırmazlık bantları burada bir avantaja sahiptir, çünkü sadece fiziksel genleşme gerçekleşir.

Pencerenin montaj konumuna bağlı olarak, aşağıda listelenen malzemeler sızdırmazlık ürünlerinin bozulmasına neden olabilir:

- cephe veya pencerenin boya sistemi

- Ahşap konstrüksiyon emprenye sistemleri

- Eski sızdırmazlık malzemeleri

- Pencere profillerinin üretiminden salınan maddeler

- Doğal zararlılar

12. sahada montaj

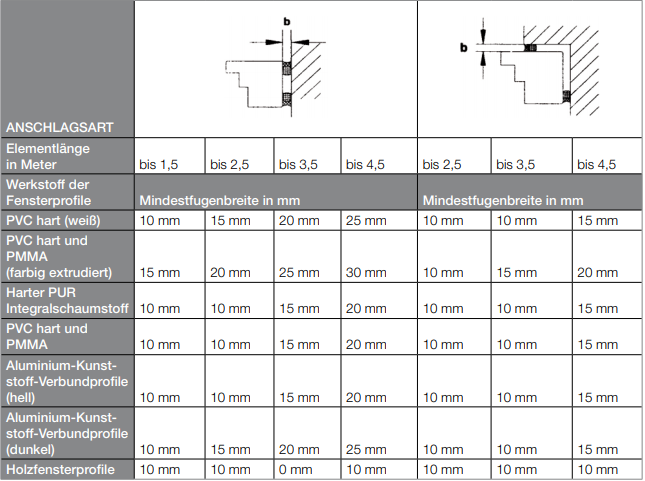

Dolgu macunları ile boyutlandırma için boyutlar burada gösterilmektedir.

Önemli ölçüde daha geniş derz genişlikleri tabloda çok net bir şekilde görülebilir.

12. şanti̇ye kurulumu

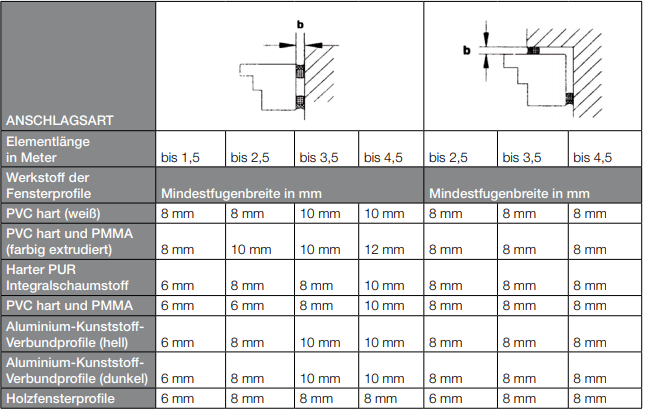

Önceden sıkıştırılmış sızdırmazlık bantlarının boyutlandırılmasında mümkün olduğunca az hata yapılmasını sağlamak için aşağıdaki tablo ift Rosenheim tarafından hazırlanmıştır . Tablo 1 ile Tablo 2'nin karşılaştırılması , sızdırmazlık bantları kullanıldığında derzinmacun kıvamındaki sızdırmazlık maddelerine göre daha dar yapılabileceğini göstermektedir. Bu, sızdırmazlık bantlarının açık bir ekonomik avantajıdır.

Dış duvar bileşenlerinin derz sızdırmazlığı

Sızdırmazlık sorunu muhtemelen insanın çevresini kendi avantajı ve yararı doğrultusunda etkileme arzusu kadar eskidir,

Çevresini kendi yararına ve çıkarına olacak şekilde etkilemek.H ayvanlar dünyasında bile, mühürleme amaçlı faaliyetler tanınabilir .

Örneğin: arılar kovanlarınıcereyana ve yağmura karşı mühürlemek için bu amaç için özel olarak ürettikleri bir balmumu (propolis) kullanırlar. Bazı kuşlar da tükürüklü toprak, döküntü ve bitki parçaları gibi doğal yardımcılar kullanarak kuluçka boşluklarını dış etkilere karşı mühürlerler. Yukarıda bahsedilen doğal sızdırmazlık maddeleri ile dış derzlerin sızdırmazlığı arasında ne yapılacak iş ne de istenen etki açısından önemli bir farkyoktur . Bahsedilen her iki durumda daamaç, bir alanı hava koşullarının etkilerinden korumaktır. Esasen rüzgar, nem ve ısı kaybından.
